ZQZC自吸磁力泵
ZQZC自吸磁力泵
Products

ZQZC自吸磁力泵

概述

ZQZC自吸磁力泵采用重载型结构设计，全系列型号均可跟据用户要求定制，可输送高比重、大粘度、高温、低温等特殊工况物料，内外磁转子采用多级组合设计，可跟据不同的功率、密度进行合理组合，从一级到三级实现轻松组合。

产品详情

产品概述

ZQZC自吸磁力泵采用重载型结构设计，全系列型号均可跟据用户要求定制，可输送高比重、大粘度、高温、低温等特殊工况物料，内外磁转子采用多级组合设计，可跟据不同的功率、密度进行合理组合，从一级到三级实现轻松组合。

主体结构由泵体件、磁性联轴器和电机三部分组成，主要原理仍然为通过电机带动外磁联轴器，磁场穿过“隔离套”间接驱动内转子，从而带动叶轮旋转，实际无泄漏输送的目的。泵的整体采用积木式原理设计，无需任何轴封装置，具有完全无泄漏的特点。安装维修方便，所有易损件均可现场维修、跟换。机泵采用了国内外优秀的水力模型使整机效率提高了3-8个百分点，隔离套优质不锈钢材质(特殊工况可采用、哈C等材质)，大大降低了磁涡流，输送介质温度120度以下选用磁能较大的钦铁硼，当温度为120度-350度时，采用耐高温的衫钻磁材，内部旋转部件采用双滑动轴承支撑，间隙极小，单边仅有0.02mm间隙，同轴度极高，运行平稳无震动和噪音。

具有全密封、无泄漏、高效、节能、清洁、环保、低噪、低振等众多优点，是输送易燃、易爆、腐蚀及贵重液体的合理选择。因此，该系列泵广泛适用于医药、农药、石油、化工、制碱、造纸、染料、电子、污水处理等众多领域，是碱液、醇类、各种有机溶剂等介质的理想输送设备。

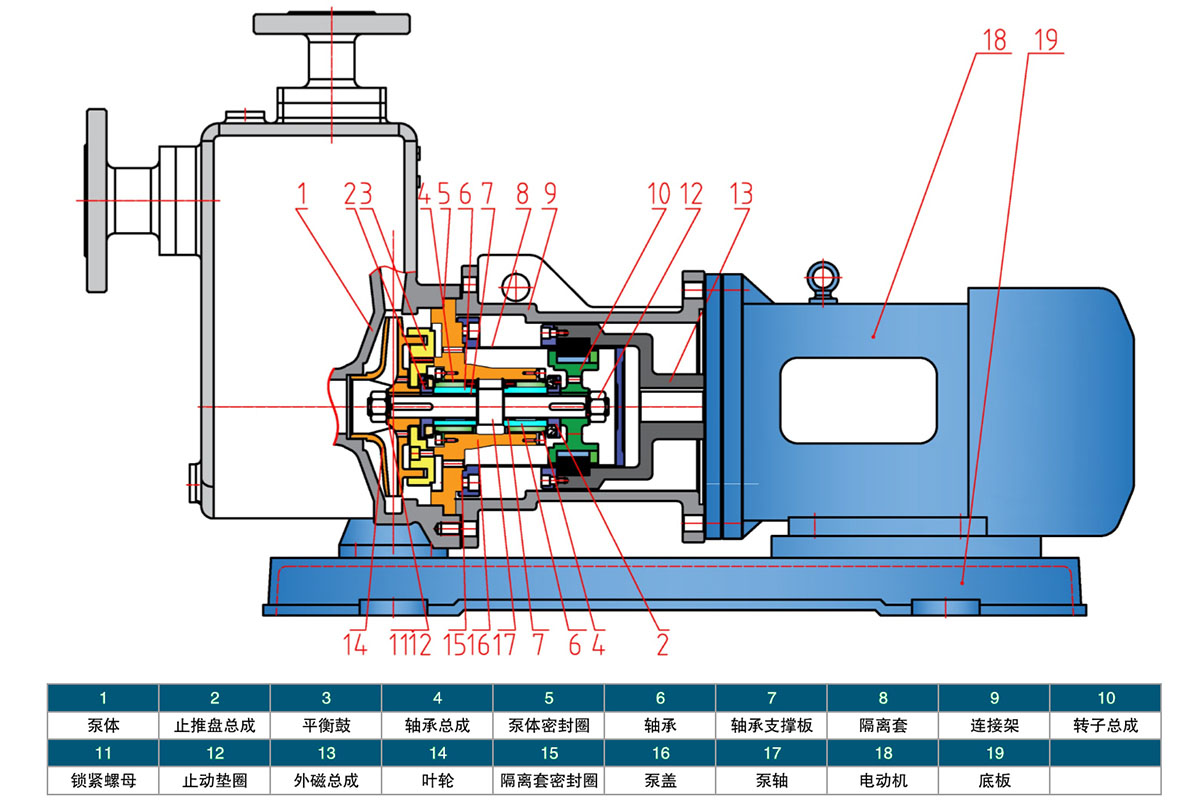

结构图


性能参数


序号 型号 进口 出口 流量 扬程 电机功率 电压 自吸功率
mm minin mm kw V m
1 32-20-125 32 20 3.2 20 1.1 380 0 3
2 32-20-160 32 20 3.2 32 2.2 380 0~3
3 32-25-200 32 20 3.2 50 4 380 0~3
4 40-25-125 40 25 6.3 20 2.2 380 0~3
5 40-25-160 40 25 6.3 32 3 380 0~3
6 40-25-200 40 25 6,3 50 5,5 380 0~3
7 50-32-125 50 32 12.5 20 3 380 0~3
8 50-32-160 50 32 12.5 32 4 380 0~3
9 50-32-200 50 32 12.5 50 7.5 380 0~3
10 50-32-250 50 32 12.5 80 18.5 380 0~3
11 65-50-125 65 50 25 20 4 380 0~3
12 65-50-160 65 50 25 32 7.5 380 0~3
13 65-40-200 65 40 25 50 15 380 0~3
14 65-40-250 65 40 25 80 18.5 380 0~3
15 80-65-125 80 65 50 20 7.5 380 0~3
16 80-65-160 80 65 50 32 15 380 0~3
17 80-50-200 80 50 50 50 18.5 380 0~3
18 80-50-250 80 50 50 80 37 380 0~3
19 100-80-125 100 80 100 20 15 380 0~3
20 100-80-160 100 80 100 32 18.5 380 0~3
21 100-65-200 100 65 100 50 37 380 0~3
22 100-65-250 100 65 100 50 55 380 0~3
23 125-80-160 125 100 160 35 30 380 0~3
